相信大家通過這段時間小編的介紹，對高低壓配電柜各種知識的分享與講解，對配電柜也有了一定的了解，那么我們配電柜廠家在生產它的時候在柜內接線工藝上應力求可靠、實用、美觀，便于施工操作及維護檢修。一次接線應橫平豎直，簡潔大方，二次線避免給人雜亂無章，摸不著頭緒的感覺，嚴格按照電氣接線規范生產。

　　1、電纜整理

　　1.1、電纜整理應層次分明、曲率一致、松緊適度，嚴禁扭曲、交叉或雜亂無章。

　　1.2、電纜的固定應采用綁線或尼龍?jiān)鷰?，扎帶?guī)格應與電纜的粗細要求相符且應規格一致，留頭方向統一，扎帶過長的部分應予剪除。

　　2、電纜頭制作

　　2.1、電纜開剝時應小心從事，力度適中，嚴禁傷及線芯絕緣。

　　2.2、電纜頭的制作材料應使用塑料帶和黑色塑料絕緣粘膠帶。

　　2.3、做頭時以紅色塑料帶有序纏繞，成型后用黑色塑料膠帶封口。

　　2.4、做頭時以塑料帶對折后繃緊纏繞，纏繞時應緊緊貼近芯線和護套接口處，上端頭截面平齊且垂直于電纜軸線，成型后為堅固密實的圓筒狀，表面光潔、形體美觀、嚴禁出現紡綞形。

　　2.5、電纜頭的長度以26mm左右為宜，直徑不大于電纜護套外徑2mm，電纜頭在護套上的包扎長度一般為13mm左右。

　　2.6、電纜綁扎成束后，電纜頭應高度一致在同一水平面上。

　　2.7、電纜的屏蔽層、帶、芯應可靠外引以便接地。

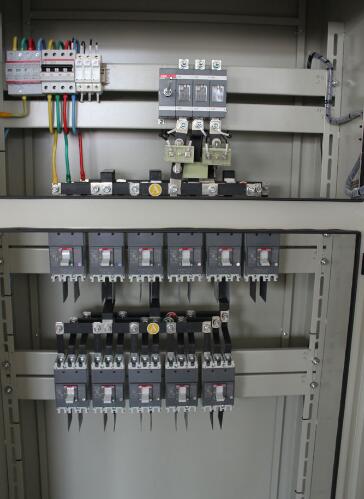

　　配電柜廠家接線

　　3、電纜標識

　　3.1、電纜標識牌用微機打印、壓塑制作，內容包括電纜型號、規格、用途及走向。

　　3.2、標識牌的掛裝應使用防蝕、防霉的繩帶，宜采用化纖絲繩。

　　3.3、化纖絲繩系于電纜頭上部,垂下的標識牌高度一致。

　　4、電纜接線。

　　4.1、線芯的綁扎應整齊一致，采用綁線或小扎帶綁扎。綁扎線間距以70mm左右為宜。

　　4.2、當一電氣柜內線芯特多時，應按配電柜單元或回路分束綁把以方便施工接線、查線和將來檢修，盡量避免出現特大把束。

　　4.3、不論怎樣排列，如何綁扎均應掌握盡可能的緊湊、整齊、美觀實用又簡單易行。

　　4.4、每個電氣柜的綁扎接線應由同一人進行。

　　4.5、因芯線逐個接入端子而使線束逐漸變細時,應使芯線順序靠攏或并入假線以形成新束,所彎角度和曲率應一致、美觀。

　　4.6、電纜備用芯的長度應能保證接一盤內最遠一個端子為宜。

　　4.7、二次配線必須進行校直處理,芯線進入端子前應手工依次彎曲成弧度相同的一排,排列一致無交叉(圓弧半經約20mm周長約100mm至120mm)。

　　4.8、線芯不得剝出太長,以剛剛插滿端子排或正好彎制壓接圓圈為宜,導線不得有接頭。

　　4.9、每個端子排的一側一般只接一根導線,最多不得超過兩根,當同一節點有兩根以上導線時,應加空端子轉接。

　　4.10、二次配線終端應按設計要求使用線鼻或線叉,當設計無要求時應按規范進行,當使用單芯配線需彎圈進行壓接時應按順時針?lè)较驈澲?。多股配線應擰緊后搪錫處理，嚴禁彎圈時傷及線芯。

　　4.11、線芯應壓接牢固，嚴禁出現虛接現象。

　　4.12、電氣柜二次接線必須使用統一的號頭,號頭打字必須使用直接加溫燙字的號頭打字機,號頭字跡清晰且不褪色。

　　4.13、用于靜態保護、控制邏輯等回路的控纜的屏蔽層、帶、芯應按設計要求的方式可靠接地。

　　配電柜廠家接線圖

　　5、安全注意事項：

　　5.1、電氣柜接線盤底應固定牢靠，嚴防倒后砸傷接線人員。

　　5.2、電纜開剝時應小心從事，力度適度，防止劃止劃傷手掌及線芯。

　　5.3、使用斷線鉗、剪切芯線時，應注意不要崩傷眼睛。

　　5.4、配電柜內的扎帶剪切完畢后進行電纜整理時，注意不要讓扎帶剪切口劃傷手掌。

　　6、環境保護措施：

　　6.1、現場剪切掉的電纜芯線、刷掉的電纜外皮要清理干凈，放到指定位置
